Mach3 Navigasi adalah perangkat keras yang digunakan bersama dengan perangkat lunak Mach3 untuk memberikan kontrol manual lebih mudah dan fleksibel saat mengoperasikan mesin CNC (Computer Numerical Control). Fungsinya mirip dengan remote control yang memudahkan pengoperasian mesin CNC tanpa harus berinteraksi langsung dengan komputer atau layar Mach3. Secara umum, Mach3 Navigasi digunakan untuk meningkatkan efisiensi dan kenyamanan dalam menjalankan proses CNC dengan cara memberikan kontrol real-time yang mudah diakses oleh operator
Setting Mach3 Navigasi (modbus)
- pada menu Config, pilih Ports and pins, cetang “Modbus InputOutput support”
- Pada menu Funcion Cfg’s, pilih Setup serial Modbus control, isikan sesuai nilai pada gambar 4, dan sesuaikan Port Num sesuai no port usb-serial CH3400 (cek dengan device manager)
- Download MacroPump.m1s , copy ke folder direktori C:\Mach3\macros\Mach3Mill\
- Pada menu Config, pilih General Config, centang “Run Micro Pump”

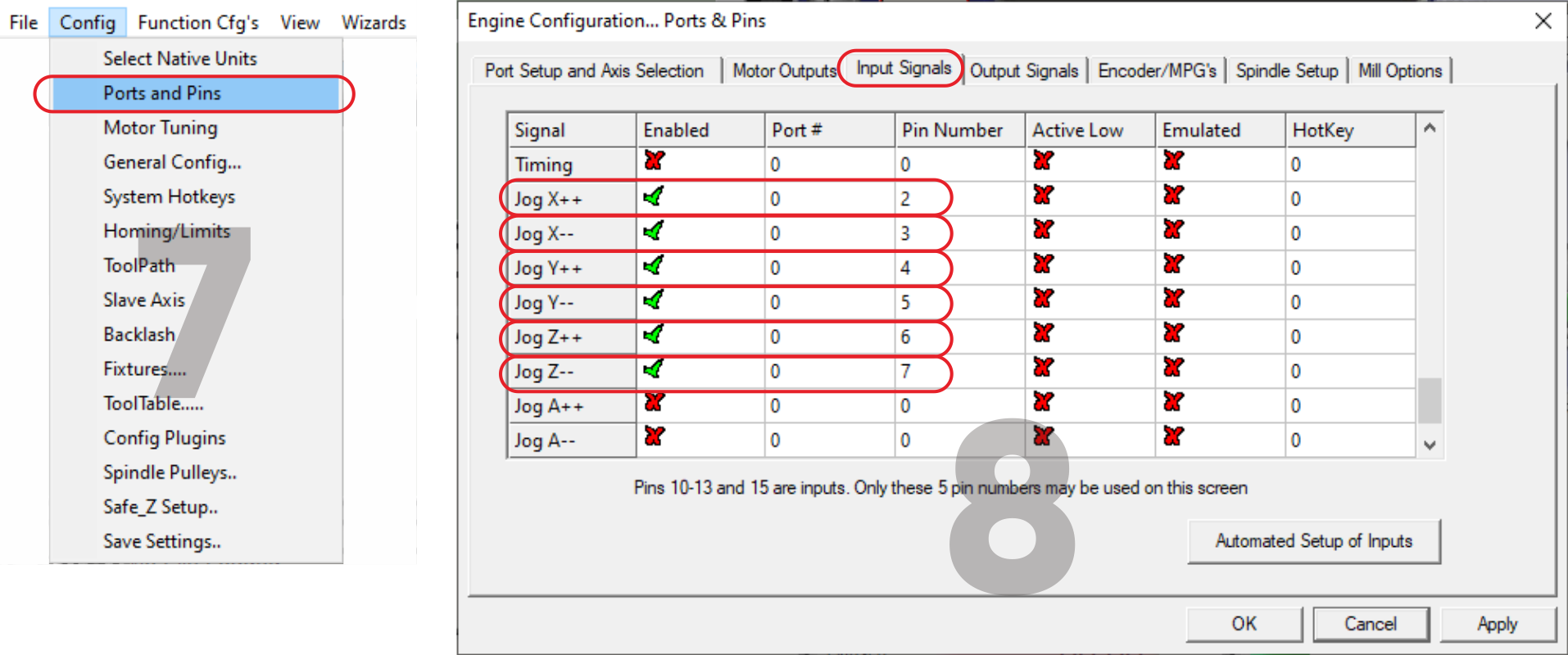

- Pada menu Config, pilih Ports and pins, pilih tab Input Signals, Enable Jog X-+ Jog X– Jog Y-+ Jog Y– Jog Z-+ Jog Z– , dan isikan Pin Number sesuai gambar 8
- Selesai setting di mach3, dan Mach3 Navigasi bisa digunakan
